Как измерить разрешение объектива фотоаппарата

Разрешение объектива — один из ключевых параметров, определяющих качество изображения. Но как его правильно оценить? Многие фотографы и технические специалисты сталкиваются с вопросами: какой должна быть мишень для проверки объектива, на каком расстоянии её размещать, и как влияет оптическое разрешение объективов на итоговый результат. В этой статье разберём всё по порядку.

Что такое разрешение объектива и почему оно важно

Разрешение объектива — это способность оптики передавать мелкие детали с достаточной чёткостью. Оно измеряется в линиях на миллиметр (лп/мм) и напрямую зависит от качества линз, сборки и фокусного расстояния. Чем выше оптическое разрешение объективов, тем больше деталей можно зафиксировать на сенсоре камеры.

Однако важно понимать: даже самый дорогой объектив не покажет весь свой потенциал, если:

• сенсор камеры имеет слишком крупный пиксельный шаг,
• тестовая методика выполнена с ошибками,
• используется некачественная мишень для проверки резкости объектива.

Как выбрать правильную мишень для объектива

Для объективной оценки разрешения применяются стандартизированные тестовые таблицы для объектива, среди которых наиболее распространён ISO 12233. Эта мишень — золотой стандарт в фототехнике.

Требования к тестовой мишени:

• Чёткие контрастные элементы (например, чередующиеся чёрно-белые линии),
• Градации разрешения от крупных до очень мелких деталей,
• Возможность оценки не только центральной, но и угловой резкости.

Мишень для проверки объектива по ISO 12233 позволяет оценить как разрешение объектива в линиях, так и другие параметры — дисторсию, виньетирование, хроматические аберрации.

На каком расстоянии размещать мишень?

Разрешение объектива — расстояние играет критическую роль. Слишком близкое расположение искажает результаты, особенно для широкоугольных объективов. Слишком далёкое — не позволяет заполнить кадр и теряется детализация.

Формула для расчёта приблизительного увеличения:
Увеличение ≈ Расстояние до мишени / Фокусное расстояние

Рекомендации:

• Для широкоугольных объективов используйте большую мишень и большее расстояние.
• Для телеобъективов достаточно небольшой таблицы, но расстояние должно быть значительным (минимум 20–30 фокусных расстояний).
• Идеально — чтобы мишень занимала не менее 70% кадра по ширине.

Как правильно печатать тестовую таблицу?

Многие пытаются распечатать тестовую таблицу для объектива на обычном принтере. Однако качество печати напрямую влияет на достоверность теста.

Советы по печати:

• Используйте матовую или полуматовую бумагу — глянец даёт блики даже при рассеянном свете.
• Разрешение печати должно быть не ниже 600 dpi, лучше — 1200 dpi.
• Формат А3 или А2 предпочтительнее А4: для современных сенсоров с высокой плотностью пикселей А4-таблица недостаточна.
• Если нужно покрыть всё поле изображения, распечатайте 4 одинаковые мишени и разместите их в центре и углах. Это особенно актуально для проверки разрешения объектива по кадру.

Почему одна мишень — не всегда достаточно?

Даже качественно напечатанная таблица может не раскрыть потенциал объектива, если:

• Вы тестируете только центр изображения,
• Не учитываете падение разрешения к краям кадра,
• Игнорируете влияние диафрагмы.

Профессиональный подход предполагает использование:

• Центральной мишени,
• Отдельных таблиц в каждом углу кадра,
• Контрольного освещения (диффузный источник, равномерная яркость).

Это даёт полную картину того, как объектив работает в реальных условиях, а не только «в центре».

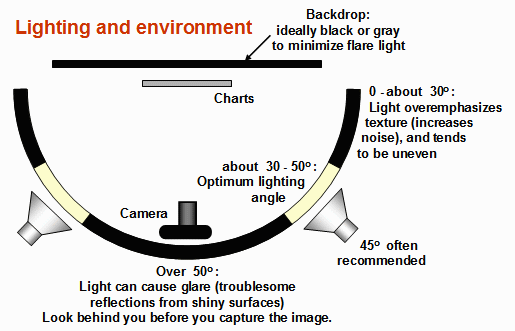

Рекомендации по освещению. Цель — равномерное освещение без бликов.

Описание рекомендуемых настроек освещения можно найти в Тестовой лаборатории Imatest.

Практические выводы: как получить достоверные результаты

1. Выберите стандартную мишень — например, ISO 12233.
2. Учитывайте фокусное расстояние и подбирайте расстояние до мишени (минимум 20–50× фокусного расстояния).
3. Избегайте бликов и теней — используйте рассеянное освещение.
4. Фокусируйтесь вручную или используйте Live View с увеличением.
5. Делайте снимки на штативе, отключите стабилизацию.
6. Анализируйте результаты на компьютере, а не на экране камеры.

Скачайте тестовую мишень

Заключение

Оценка разрешения объектива фотоаппарата — это не просто «сфотографировать таблицу». Это комплексный процесс, требующий понимания оптики, корректного выбора мишени для проверки резкости объектива, правильной дистанции и условий съёмки. Только так вы получите объективные данные, сопоставимые с результатами других тестов.

Используя методики, соответствующие стандарту ISO 12233, вы сможете точно определить, насколько ваш объектив раскрывает потенциал вашей камеры — и принимать взвешенные решения при покупке или настройке оборудования.

Инструкция от mario photographez blog

Как я и обещал, я сделал несколько тестовых снимков тестовой таблицы ISO12233 с помощью своего нового объектива AF-S Nikkor 24–70 мм f/2.8G ED. Эта таблица действительно полная и позволяет измерить не только резкость, но и искажения, виньетирование и т. д.

Прежде чем приступить к тестированию, я потратил некоторое время на подготовку необходимого оборудования.

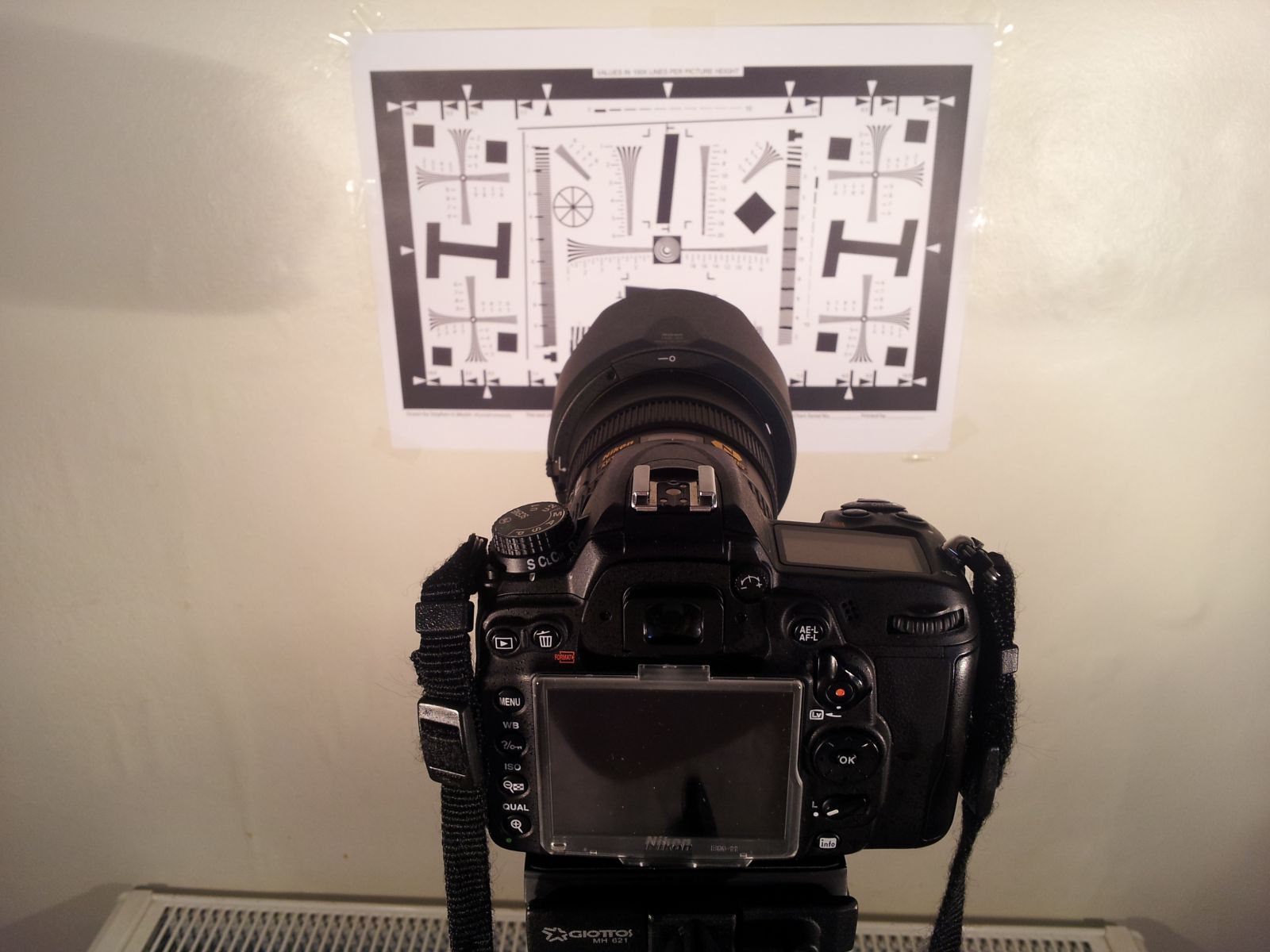

• Я прикрепил тестовую таблицу к стене в гостиной, убедившись, что она плотно прилегает к стене, без пузырьков и неровностей.
• Я осветил таблицу двумя лампами дневного света, направленными на неё под углом 45° каждая, на одинаковой высоте с таблицей.
• Я установил камеру на штатив Pro Giottos MTL8361B из углеродного волокна + быстросъёмную шаровую головку MH1300-621.
• Я надел на объектив оригинальную бленду.
• Для начала я выбрал фокусное расстояние 24 мм и расположил штатив на нужном расстоянии от стены, чтобы вся таблица поместилась в кадр. Обратите внимание, что выравнивание камеры крайне важно, поэтому я потратил довольно много времени на точную настройку штатива, пока камера не встала идеально ровно.
• Я переключил фокусировку в ручной режим.
• Я сделал несколько пробных снимков и выбрал самый чёткий.
• После того как я добился идеальной фокусировки, я больше не двигал кольцо фокусировки до конца теста на 24 мм.
• ISO было установлено на 100.
• Я начал с диафрагмы 2,8 и постепенно увеличивал её до 22 с шагом +1 EV.
• Сняв все диафрагмы на фокусном расстоянии 24 мм, я выбрал фокусное расстояние 35 мм и переставил штатив и шаровую головку так, чтобы таблица поместилась в кадр, и снова сфокусировался вручную. Это нужно сделать ещё раз после того, как будут сняты все диафрагмы на фокусном расстоянии 35 мм. Последнее фокусное расстояние — 70 мм, максимальное для объектива.

Лампы были расположены позади камеры, чтобы избежать возможных бликов или недостаточного контраста.
